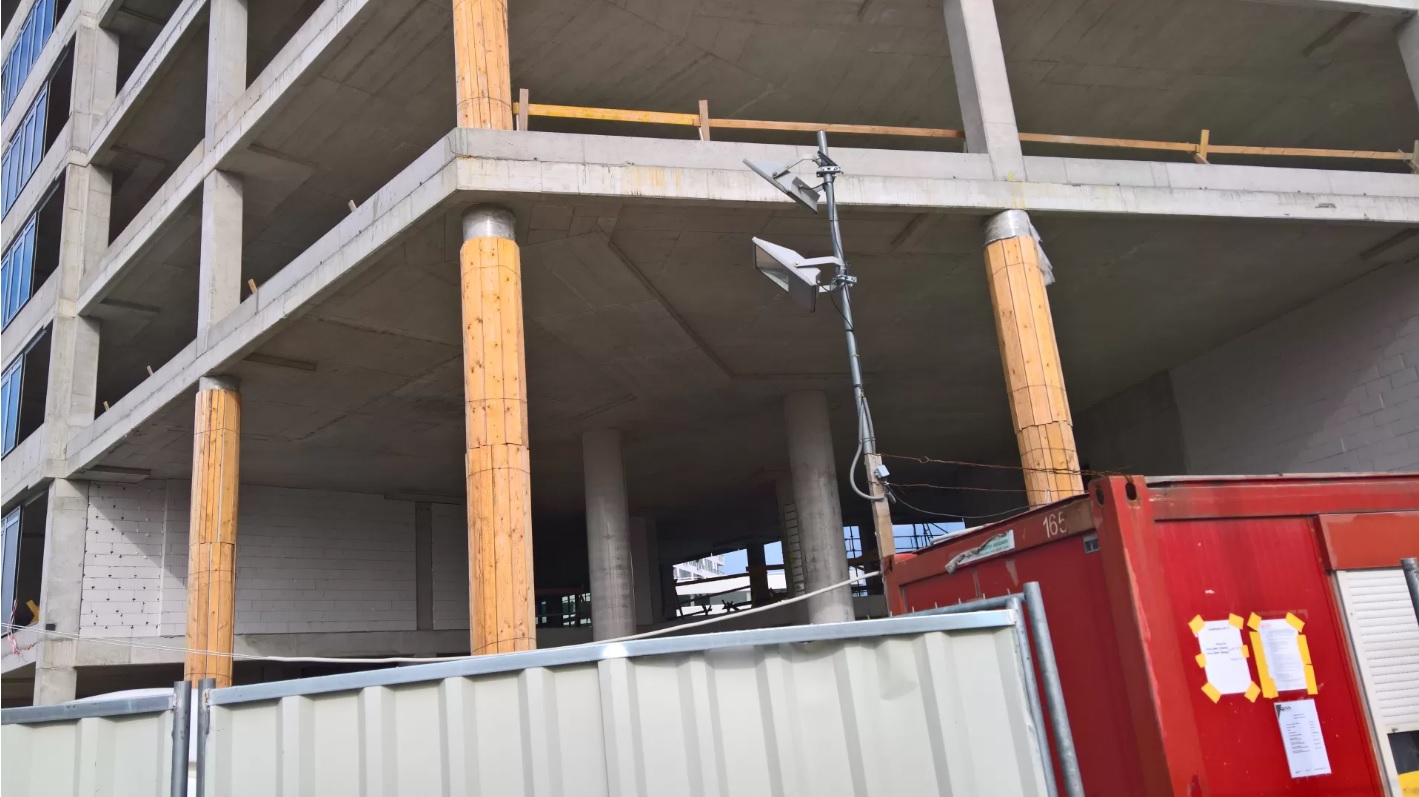

Le solette piane in calcestruzzo armato rappresentano oggi uno dei sistemi strutturali più diffusi, impiegati in edifici residenziali, direzionali e industriali.

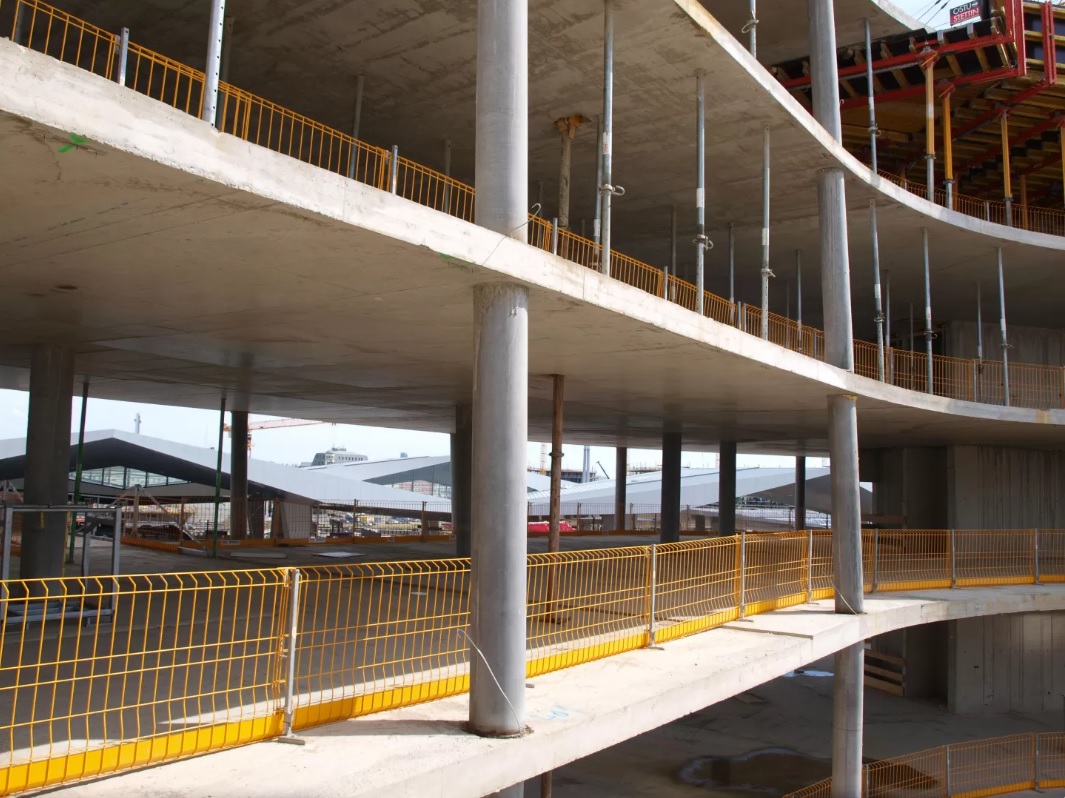

Questo sistema consiste generalmente in solette sostenute direttamente da pilastri o pareti, senza l’uso di travi sottosporgenti. Tale configurazione permette un’ottimizzazione dello spazio disponibile e una riduzione dell’altezza complessiva dell’edificio.
Ottimizzazione degli spazi
La soletta, posta tra gli elementi verticali, viene solitamente progettata come bidirezionale. In corrispondenza degli appoggi, i momenti flettenti si combinano con i carichi trasversali (reazioni vincolari), generando uno stato tensionale complesso che può provocare il cedimento per punzonamento.
La verifica della resistenza al punzonamento risulta spesso determinante per definire lo spessore della soletta. Il collasso per punzonamento si manifesta tipicamente con la separazione di un tronco di cono in calcestruzzo dalla soletta.
L’armatura a flessione tende a espellere il calcestruzzo, provocando la rottura della lastra a causa della forza di gravita. Si tratta di una rottura fragile, che avviene in modo improvviso e senza segnali premonitori evidenti, come deformazioni o fessurazioni marcate.
Inoltre, il cedimento di una soletta sopra un pilastro può estendersi ai pilastri adiacenti, innescando un collasso progressivo dell’intera struttura.
Prevenzione
Una soletta priva di armatura verticale specifica ha una resistenza al punzonamento molto limitata. Tale resistenza può essere aumentata mediante l’uso di elementi Psb, inseriti nella soletta in modo da ostacolare la formazione del cono di rottura.
Oltre a migliorare la capacità resistente, i Psb aumentano anche la duttilità della soletta migliorando le prestazioni strutturali in zona sismica. Possono essere utilizzati anche nelle platee o nei plinti di fondazione, cosi come nelle travi in funzione di armatura a taglio.
Le barre a punzonamento Psb di Peikko costituiscono un sistema di armatura verticale ideato per aumentare la resistenza al punzonamento in solai piani e fondazioni in calcestruzzo armato.

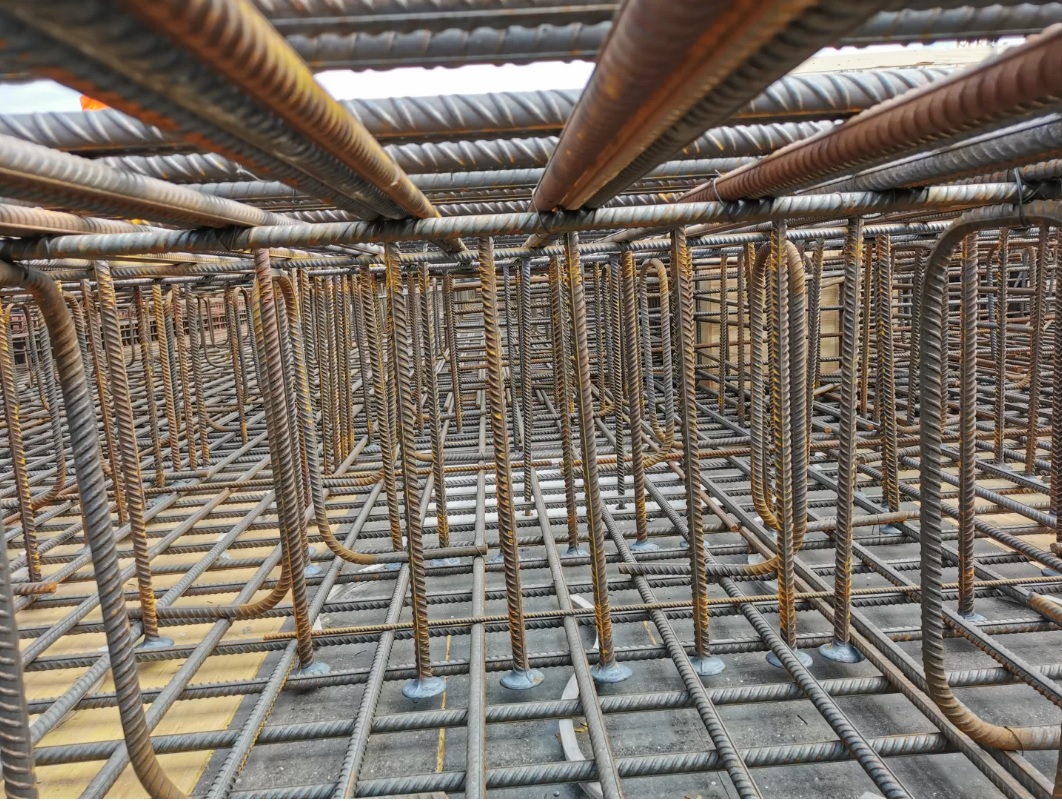

Si tratta di barre ad aderenza migliorata, dotate di doppia testa a martello ottenuta per forgiatura, saldate su un piatto in acciaio che ne garantisce il corretto posizionamento durante il getto.
Il tipo, la geometria e le dimensioni degli elementi Psb possono essere personalizzati in base alle esigenze progettuali. Le resistenze degli elementi strutturali rinforzati con Psb possono essere verificate tramite il software gratuito Peikko Designer.
Armatura per solai sicuri e durevoli
Le caratteristiche del prodotto e le prestazioni delle solette rinforzate con Psb sono certificate dal Benestare Tecnico Europeo Eta13/0151.
Eta13/0151 definisce una serie di regole che consentono di determinare: la resistenza di una soletta senza armatura Psb, la resistenza della soletta armata con Psb, la resistenza massima della soletta armata con Psb.
Il sistema Psb viene fornito sotto forma di elementi prefabbricati, composti da barre a doppia testa collegate tramite un profilo di assemblaggio. Questa configurazione semplifica l’installazione rispetto ai sistemi tradizionali, come le staffe.
Le barre Psb sono adatte sia per elementi gettati in opera sia prefabbricati. Una volta inserito nel getto, il sistema è completamente integrato nella soletta e consente un incremento di resistenza fino al 40% rispetto a una soletta rinforzata con armatura convenzionale.
I principali vantaggi delle barre Psb
- Resistenza superiore rispetto alle staffe tradizionali
- Installazione semplice ed efficiente
- Ottimizzazione dell’altezza dell’edificio
- Sistema certificato secondo Eta-13/0151.resistenza calcestruzzo
