Nel centro storico di Livorno, lungo la prestigiosa via Calzabigi, un edificio di tre piani è stato oggetto di un intervento di manutenzione straordinaria che ha trasformato radicalmente la sua identità.
Da immobile storico a residenza contemporanea, il progetto ha dato vita a due ampie unità indipendenti, completamente ristrutturate e riqualificate dal punto di vista energetico.
L’operazione, commissionata da un privato, ha previsto l’isolamento dell’intera struttura e la sostituzione degli infissi, ponendo le basi per un comfort abitativo di nuova generazione.
Comfort e sostenibilità
La scelta impiantistica è stata il vero cuore dell’intervento. Lo studio tecnico incaricato ha optato per un sistema di climatizzazione invernale ed estiva con pannelli radianti a soffitto, integrato da Ventilazione Meccanica Controllata con deumidificazione e regolazione climatica.
La gestione dell’impianto è stata suddivisa in cinque zone distinte, ciascuna dotata di una sonda Sentio cieca e cablata, capace di monitorare i parametri fondamentali e di regolare con precisione il punto di rugiada per garantire efficienza e sicurezza in ogni stagione.

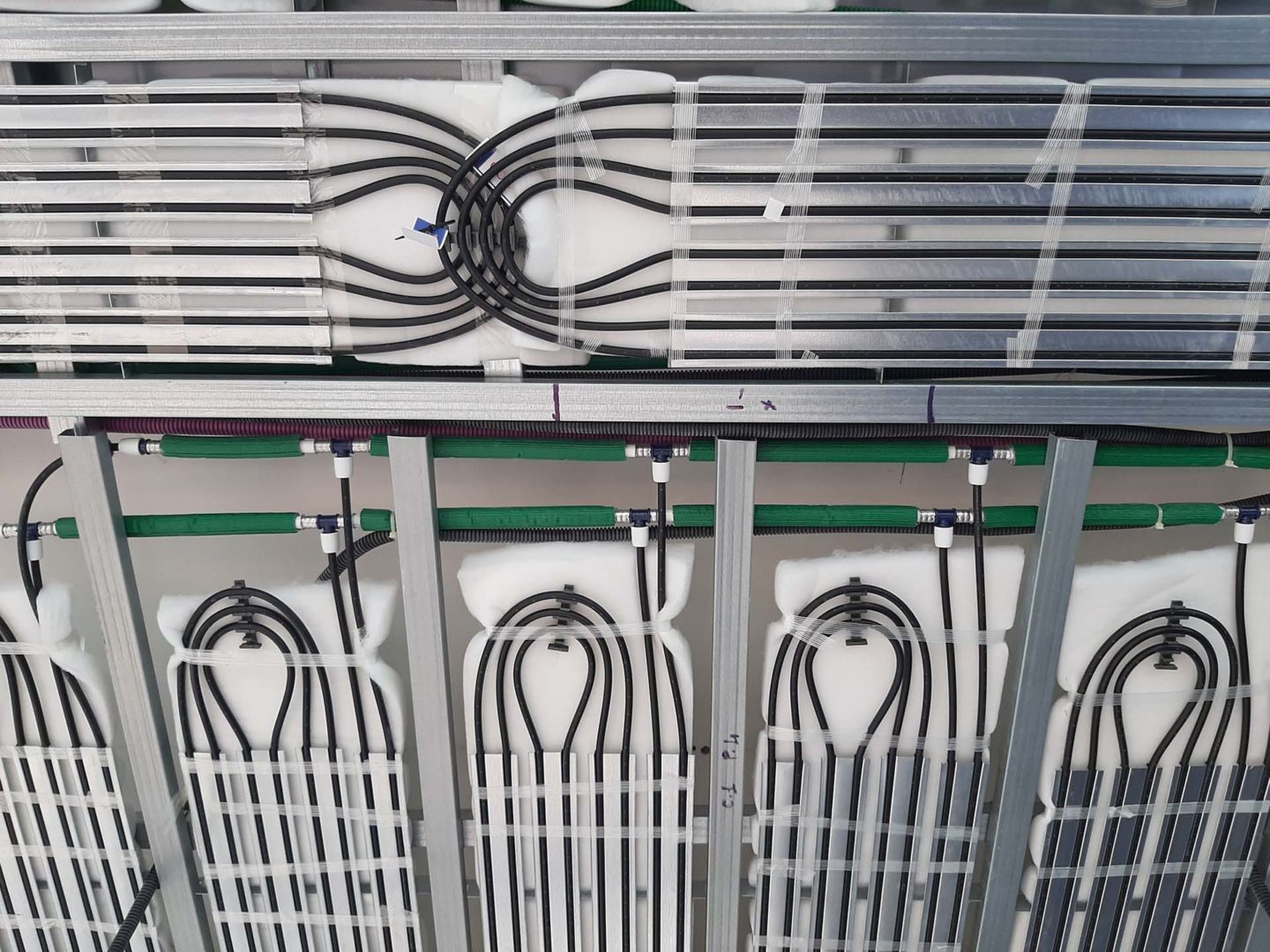

Impianto radiante a soffitto Wavin Comfia Cd-4
L’installazione è stata affidata alla Ft Impianti di Perignano (Pisa), Win Partner di Wavin Italia, che ha scelto il sistema radiante Wavin Comfia Cd-4.
Questa soluzione, unica sul mercato per flessibilità e leggerezza, ha permesso di rispettare i vincoli strutturali dei solai consolidati senza rinunciare alle prestazioni. Sono stati posati 345 moduli radianti, per una superficie complessiva di circa 380 m², suddivisi in 41 circuiti collegati a quattro collettori Comfia Tempower 2G.
Il collegamento idraulico è stato realizzato con il metodo Tichelmann, che favorisce l’auto-bilanciamento dei circuiti, mentre i raccordi rapidi push-fit hanno semplificato e reso sicuro il montaggio.

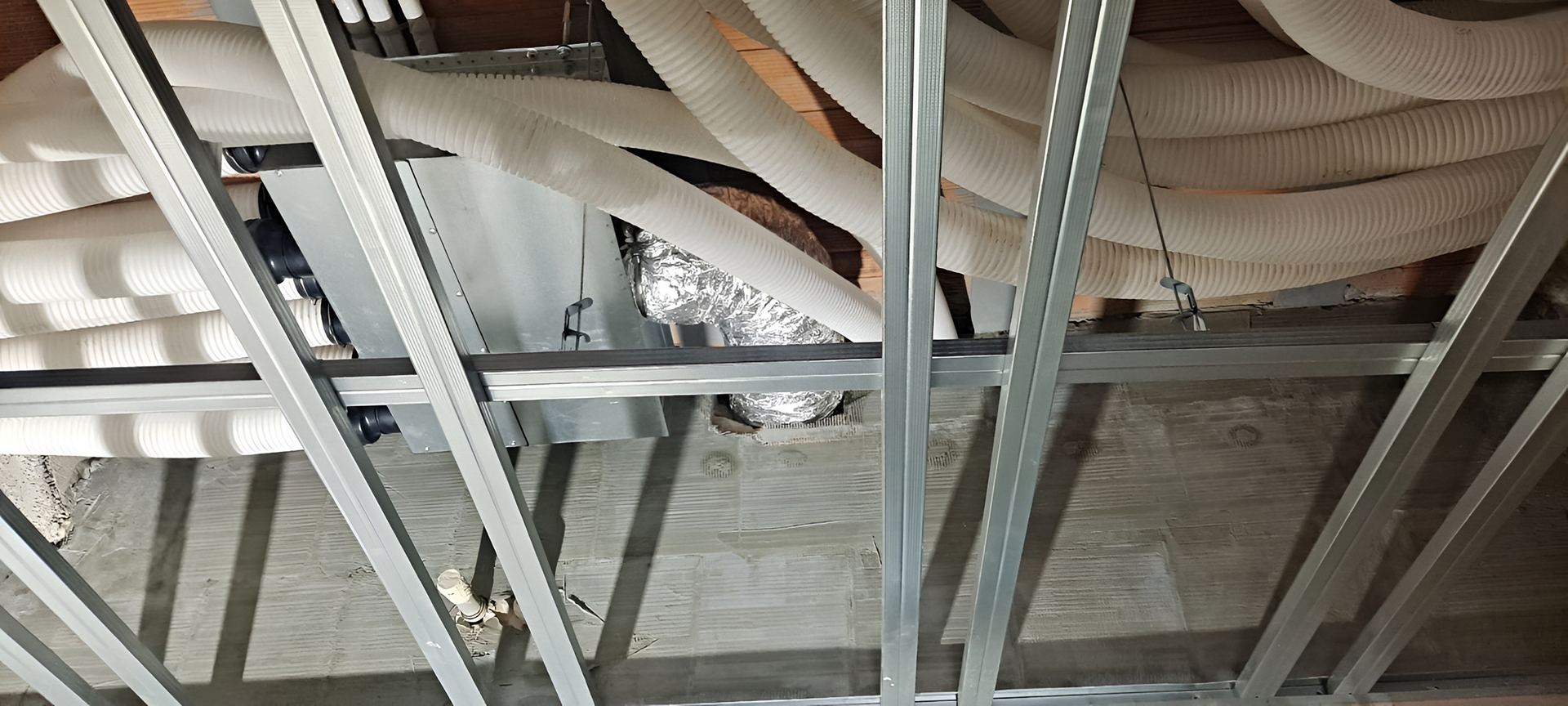

Ventilazione Meccanica Controllata Ventiza Hp
Parallelamente, per garantire un adeguato ricambio d’aria con recupero di calore, sono state installate tre unità Ventiza Hp della linea Wavin Italia: due Rek1318 e una Rek2028.
Compatte e silenziose, queste macchine assicurano portate d’aria variabili da 126 a 196 mc/h e sono dotate di scambiatori di calore ad alta efficienza, sistemi di scarico in pressione e serrande di by-pass automatico per free-heating e free-cooling.
La distribuzione dell’aria è stata ottimizzata attraverso 11 plenum e tubazioni in Hdpe da 75 mm, con griglie di design integrate nei vari ambienti.

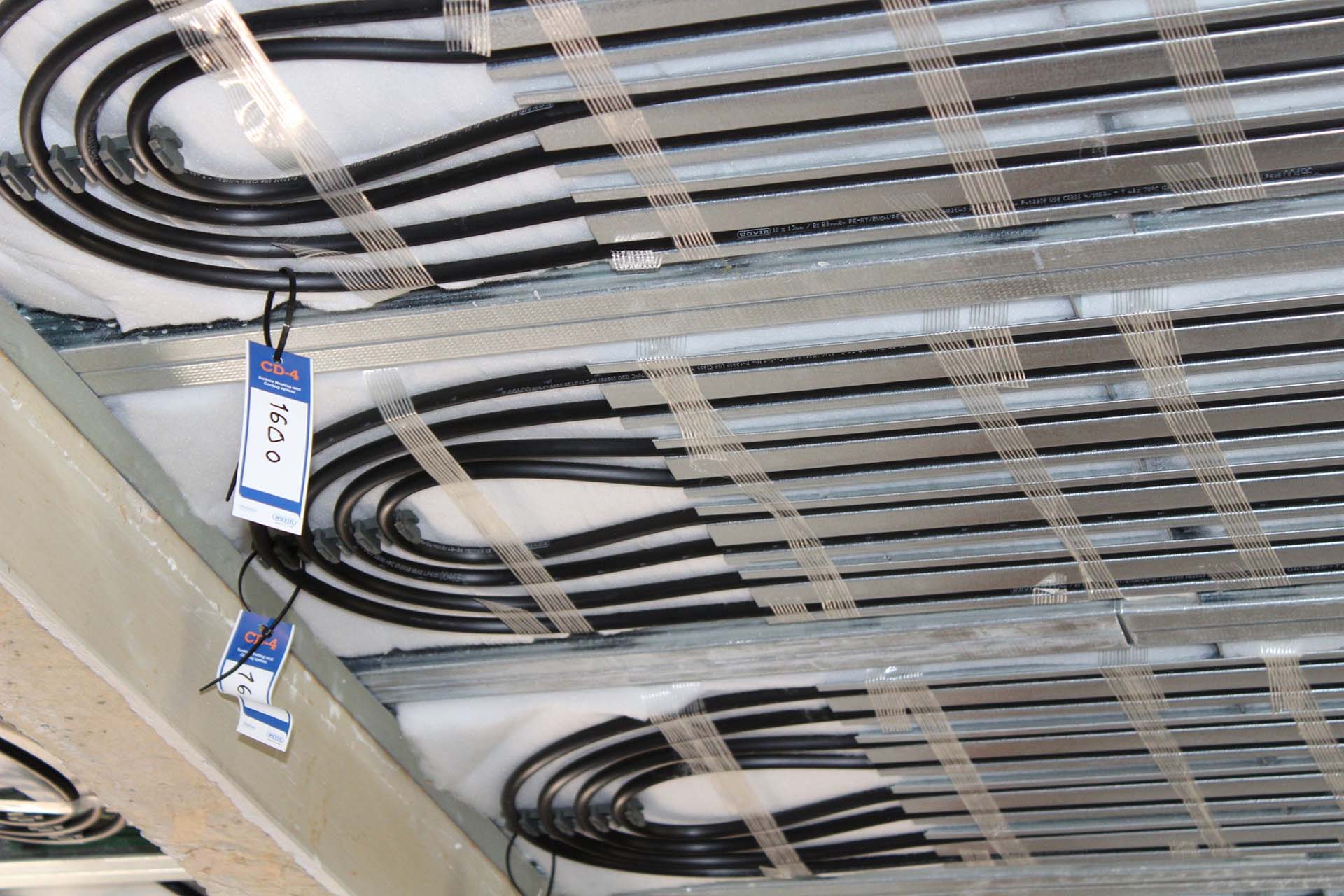

Sistema radiante Cd-4
Indietro 1 di 2 Avanti
Deumidificazione estiva con Deuklima S300/2
La deumidificazione estiva è stata affidata a cinque unità Deuklima S300/2, collegate a plenum multidirezionali e a tubazioni in Hdpe bianco da 75 mm, scelte per le loro proprietà anti-microbiche, anti-statiche e autoestinguenti.
Queste macchine, dotate di batterie di pre e post raffreddamento, garantiscono isotermicità dell’aria trattata e un comfort uniforme anche nei mesi più caldi.
Regolazione climatica avanzata con Sentio
Il controllo dell’intero sistema è gestito dalle centraline climatiche Sentio di Wavin, installate in appositi quadri elettrici.
Grazie a curve climatiche scorrevoli e al monitoraggio dell’umidità relativa, le centraline regolano la temperatura dell’acqua dell’impianto radiante, assicurando efficienza in inverno e sicurezza in estate.
Le sonde interne ed esterne permettono di personalizzare la temperatura di ogni locale, con un’interfaccia intuitiva dotata di display retroilluminato e comando Touch.
Luciano Tremolanti | Titolare Ft Impianti
Le soluzioni a soffitto radianti a bassa inerzia possono essere installate senza rimuovere la struttura esistente, garantendo così una facile ristrutturazione e un minor spreco di materiali, creando al contempo gli spazi tecnici necessari dove far passare le tubazioni di distribuzione delle bocchette della ventilazione meccanica.
I pannelli radianti a soffitto permettono inoltre una distribuzione estremamente libera e capillare del sistema illuminante, grazie alla loro flessibilità installativa.
La funzione di controllo garantisce la riduzione del consumo energetico per ogni zona dell’abitazione, ottimizzando la gestione della deumidificazione con il monitoraggio del punto di rugiada, mentre la ventilazione meccanica controllata permette di migliorare la qualità dell’aria, garantendo al contempo una riduzione dei consumi.
Con il sistema di gestione adottato è stato inoltre possibile servirsi di una temperatura di mandata non miscelata, dedicata all’alimentazione idronica dei deumidificatori, migliorandone sostanzialmente le performance.
